纯电折弯机的工作原理基于电能驱动，通过伺服电机和精密机械传动系统，将电能转化为机械能。它利用数控系统精确控制折弯角度、深度和速度。与液压折弯机相比，Electric Press Brake 更环保，能耗更低，精度更高，噪音更�。こ杀疽蚕喽越系汀Ｋ视糜诒“宓木苷弁洌惴河τ糜陬咏鸺庸�、电子产品制造等领域。控制系统根据预设的程序或操作员的指令，驱动电机带动滑块上下运动，从而实现对金属板材的精确折弯。电机驱动的优势在于控制的精准度和重复性，确保了高质量的折弯效果。
一、纯电折弯机的核心部件： 伺服电机：提供动力源，通过精确控制动力输出，实现折弯过程中的位置和角度控制。伺服电机的高响应速度和精准性是保证折弯质量的关键。
导轨和滑块：确保折弯头或工作台的平稳和精确运动，保证折弯过程中方向和位置的稳定性。
机械传动系统（丝杆、齿轮、同步带等）：将电机的旋转运动转化为线性运动，使折弯头上下移动。高精度的传动系统确保折弯角度的准确性。
折弯头：实际进行折弯操作的部分，通过机械夹紧和弯曲金属板材。
控制系统（数控系统）：操作界面和智能控制核心，根据预设程序或手动命令控制伺服电机，实现精确折弯。
显示面板/操作界面：方便操作员设置参数、监控折弯状态、调节程序等。
传感器：实时监测折弯角度、位置、压力等参数，反馈给控制系统，用于动态调节和确保折弯精度。
电源系统：供电，确保各个电子元件稳定运行。
二、纯电折弯机的优势： 环保节能：Electric Press Brake 无需液压油，减少油污污染，更加环保。
能耗较低，电机驱动效率高，能有效降低运行成本。
高精度和重复性好：由于采用伺服电机和数控系统，折弯角度、位置和深度可以实现更高的精度。重复折弯的精度稳定，适合批量加工。
操作简便：控制系统人性化，操作界面友好，操作便捷。
具备自动化程序，可实现快速调试和多工序自动操作。
维护成本低：机械结构简单，没有液压系统中的油路、电磁阀等易损件，维护更为方便。
减少油液泄漏带来的问题，延长设备寿命。
噪音低：运行过程中噪音更�。纳乒ぷ骰肪�。
响应速度快：
伺服电机具有快速响应能力，折弯速度快，提高生产效率。
安全性更高：电子控制系统具备多重安全保护措施，提升工作安全性。
三、伺服电机选型的重要性：
驱动折弯运动:伺服电机为折弯机提供精准的动力，控制上下模或左右模的运动，实现金属板材的折弯操作。这种驱动方式相较于传统液压系统更加灵敏和准确。
高精度位置控制:伺服电机可以实现精细的角度与位置控制，确保折弯角度的精准性，满足复杂或高要求的折弯工艺需求。
实现快速反应与调节:由于伺服系统具有高速响应能力，可以在折弯过程中快速调整模具位置和压力，提高生产效率及折弯质量。
能量回收与节能:在某些设计中，伺服系统可以回收运动过程中的能量，降低能耗，提升整体能效。
简化机械结构和维护:使用伺服电机替代液压系统，减少了液压油和油路的复杂性，降低了维护成本和设备故障风险。
四、优化纯电折弯机策略：
1. 选择高性能驱动元件
伺服电机：选用响应速度快、扭矩稳定的伺服电机，确保运动的精准性和动态响应能力。
传动机构：采用高刚性、低间隙的传动部件，如钢丝绳、滚珠丝杠、同步带或齿轮传动，减小传动误差。
2. 采用精密的传动结构
滚珠丝杠：具有高效率和高精度，有助于实现平稳、精准的运动。
同步带或链条：用于长距离传动时，提高传动效率和耐用性。
线性导轨：保证运动路径的直线性，减少偏差。
3. 设计合理的减速装置
使用高效减速器，确保扭矩传递稳定同时降低能量损耗。
选择合适的齿轮比，兼顾速度与扭矩需求。
4. 强化刚性和减震措施
结构设计上增强刚性，减少振动和变形。
在关键部位增加阻尼结构，减缓运动过程中的振动。
5. 集成闭环控制
利用编码器和传感器实现反馈控制，实时调整运动参数，确保折弯角度的精准性。
采用先进的控制算法（如 PID、Model Predictive Control 等）优化运动轨迹。
6. 优化润滑与维护
定期润滑传动部件，减少摩擦和磨损。
设计便于维护的结构，便于检测和更换关键零部件。
7. 数字化仿真与测试
通过 CAD/CAM 软件进行运动仿真，提前评估传动系统的性能。
在实际设计前进行动力学分析，优化传动参数。

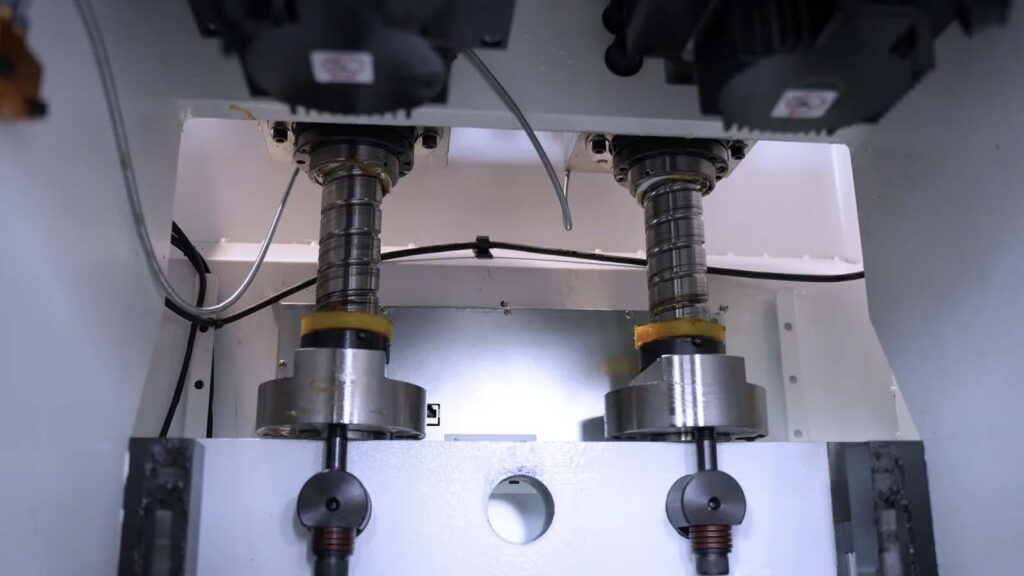

五、纯电折弯机丝杆的选型？
纯电折弯机的丝杆选型需要综合考虑设备的负载特性、精度要求、运动参数及结构设计等多方面因素，以下是详细的选型流程及关键要点：
一、明确丝杆选型的核心参数
1. 负载分析
轴向负载：由折弯力决定，需计算最大折弯力通过机械结构传递到丝杆的轴向力（F?）。
例：若折弯机最大压力为 100kN，机械传动效率为 80%，则丝杆轴向负载 F?=100kN/80%=125kN。
径向负载：由滑块、模具等运动部件的重量及偏心载荷引起，需避免丝杆因径向力产生弯曲变形。
动态负载：加速 / 减速时的惯性力（F=ma），需考虑滑块质量（m）和最大加速度（a）。
2. 精度要求
定位精度：折弯机对工件的折弯角度精度通常要求 ±0.5° 以内，对应丝杆的定位精度需达到 0.01~0.05mm/1000mm（如 C7 级滚珠丝杆）。
重复定位精度：影响工件一致性，建议选择重复定位精度≤±0.005mm 的丝杆。
3. 运动参数
最大速度（v）：由生产效率决定，如滑块最大下行速度通常为 100~200mm/s。
加速度（a）：影响动态响应，一般取 500~1000mm/s?，高速机型需更高。
导程（P）：导程越大，速度越高，但扭矩需求也越大，常用导程为 10~20mm。
六、丝杆类型选择：滚珠丝杆 vs 梯形丝杆
| 类型 | 优点 | 缺点 | 适用场景 |
| 滚珠丝杆 | 效率高（90%~95%）、精度高、寿命长 | 成本高、对安装精度要求高 | 高精度、高速 Electric Press Brake |
| 梯形丝杆 | 成本低、结构简单 | 效率低（30%~60%）、磨损快 | 低精度、低速或小型折弯机 |
建议：Electric Press Brake 优先选择滚珠丝杆，因其能满足高精度和高效率需求。
1. 确定丝杆直径（d?）
- 根据轴向负载 F?，参考滚珠丝杆的额定动载荷（C?）公式：Ca?=Fa?×31000L??×fw?×fh?
其中：- L 为预期寿命（mm），一般取 100 万～500 万 mm；
- f_w 为负载系数（冲击负载取 1.5~2.5）；
- f_h 为硬度系数（滚珠丝杆硬度≥58HRC 时取 1）。
- 示例：若 F?=125kN，L=300 万 mm，f_w=2，则 C?=125×√[3]{3000}×2≈125×14.4×2=3600kN，需选择额定动载荷≥3600kN 的丝杆（如直径 63mm、导程 20mm 的滚珠丝杆）。
2. 验算临界转速与稳定性
- 临界转速（n_c）：避免高速运转时共振，公式为：nc?=L2997?×d02?
其中 L 为丝杆支撑间距（mm），需确保实际转速 n < n_c（一般取 n < 0.8n_c）。 - 轴向稳定性：长径比（L/d?）较大时需验算屈曲载荷，避免丝杆受压弯曲。
3. 匹配电机与传动比
- 电机扭矩（T）：计算公式为：T=2π×ηFa?×P?+Tf?
其中 η 为丝杆效率（滚珠丝杆取 0.9），T_f 为摩擦扭矩（约为 0.1~0.2 倍负载扭矩）。 - 传动比（i）：若电机最大转速为 n_m，需满足：i=v×60nm?×P?
例：v=150mm/s，P=16mm，n_m=3000rpm，则 i=3000×16/(150×60)=5.33，可选 i=5 的减速比。
4. 精度等级与预紧方式
预紧方式：双螺母预紧可消除间隙，提高刚性，适用于高精度场景；单螺母无预紧成本低，但存在间隙。 精度等级：按 ISO 标准，C5~C7 级适用于一般折弯机，C3 级适用于精密折弯机。
七、结构设计与安装要点
支撑方式：
1.一端固定 + 一端支撑（结构简单，适用于中短丝杆）。
润滑与防护：
2.滚珠丝杆需定期涂抹锂基润滑脂或使用自动润滑系统；
加装防尘罩（如波纹管、钢带罩），防止粉尘进入影响寿命。
热膨胀补偿：长丝杆需考虑温度变化引起的伸长，可通过预拉伸安装或预留补偿间隙
八、选型案例参考
- 机型：100 吨 Electric Press Brake，工作台长度 3 米，定位精度 ±0.03mm。
- 丝杆选型：
- 类型：轧制滚珠丝杆（成本低于研磨丝杆，满足一般精度）；
- 直径 × 导程：50mm×16mm；
- 精度等级：C7 级；
- 支撑方式：两端固定 + 双螺母预紧；
- 电机匹配：伺服电机功率 7.5kW，减速比 i=4，最大转速 2000rpm，满足滑块速度 133mm/s。
九、注意事项
- 负载波动：折弯过程中负载非恒定，需按最大负载选型，并考虑安全系数（1.5~2 倍）。
- 刚性匹配：丝杆刚性需与机架、滑块刚性协调，避免因丝杆变形导致精度下降。
